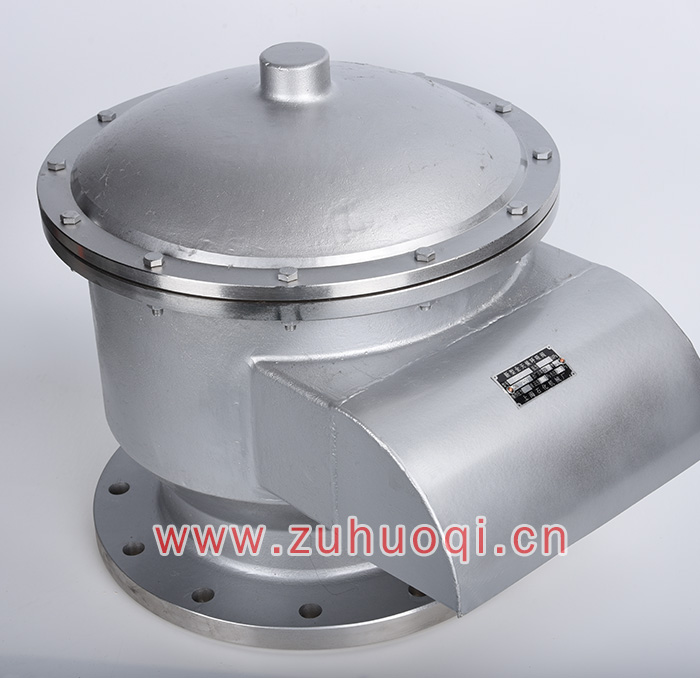

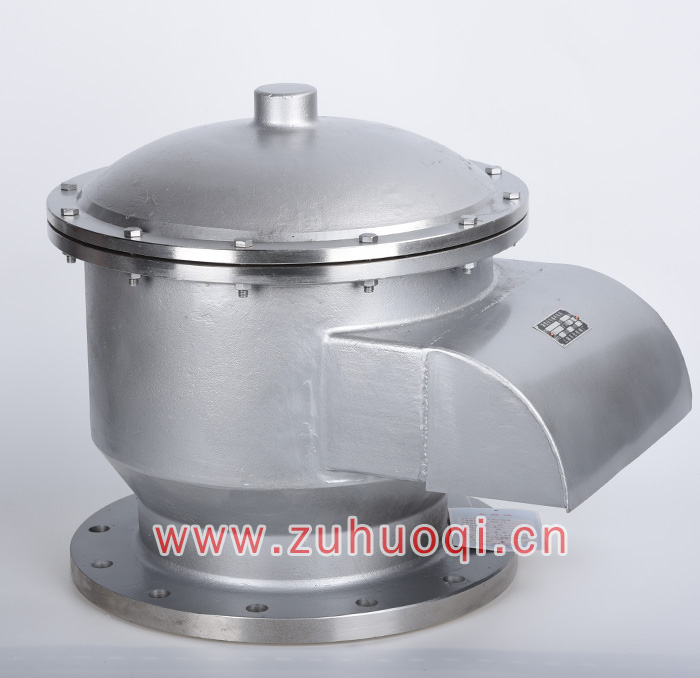

GFQ-2不銹鋼呼吸閥DN250材質304
GFQ-II（GFQ-2）全天候呼吸閥系列無需外加裝置，可室內、戶外安裝，一年四季均可安全使用。安裝在儲罐頂部起平衡灌內正負壓的作用，可與ZGB波紋阻火器配套使用,組合后可實現阻火呼吸閥的功能，可適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
呼吸閥安裝在儲罐頂部，解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障；該型號是不帶阻火功能的，該款經過升級可集阻火與呼吸功能于一體，詳情可查閱ZFQ-II型阻火呼吸閥
本款產品（GFQ-2）閥體采用CF8(304不銹鋼)鑄造，閥盤采用304不銹鋼，密封閥座使用PTFE聚四氟乙烯。耐溫耐候性好，PTFE可耐酸堿性介質，因此在化學儲罐上使用可有效提高使用壽命長。法蘭標準可以根據實際需求定制，有PN6、PN10 、PN16、JIS10K\ class150等。
呼吸閥主要外形和連接尺寸：
主要技術參數
主要技術參數 |
|
主題材質 |
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里 |
公稱通徑/壓力 |
DN15-400mm(1/2-16’’) PN0.6-5.0Mpa(150-600Lb) |
|
正負閥盤操作壓力 |
A型：-30mmH20(-295Pa) +36mm H20(+355Pa) |
B型：-30mmH20(-295Pa) +100mm H20(+980Pa) |
|
C型：-30mmH20(-295Pa) +180mm H20(+1750Pa) |
|
D型：-50mmH20(-295Pa) ～+1000mm H20(+1750Pa) 【非標 用戶指定】 |
|
正負壓閥盤材質 |
A3 L2 304 304L 316 316L PTFE |
阻火層材質 |
304 304L 316 316L 哈氏合金 蒙乃式合金 |
螺帽螺栓 |
20# 304 304L 316 316L |
防爆等級 |
BS 5501:ⅡA ⅡB ⅡC |
密封墊片 |
丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 |
密封面 |
突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG） |
連接形式 |
法蘭連接（Ⅱ）內螺紋連接（Ⅲ）外螺紋連接（Ⅳ） |
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
設計制造檢測標準 |
GB5908-86 GB13347-92 |
工作溫度 |
碳鋼：-30℃～+350℃ 不銹鋼：-80℃～+480℃ |
外表 |
碳鋼：防腐油漆 鋁合金、不銹鋼：酸洗處理或防腐油漆 |
呼吸閥壓力曲線圖:
